Styropian pod podłogą musi ograniczać przepływ ciepła, a jednocześnie przenosić obciążenia bez nadmiernego odkształcania. W części pomieszczeń dochodzi do tego tłumienie odgłosów kroków lub podwyższona odporność na wilgoć. Sama grubość płyt nie wystarcza więc do oceny materiału. Znaczenie mają jego deklarowane właściwości, miejsce ułożenia oraz cały układ warstw, od podłoża po posadzkę.
Warunki użytkowania podłogi a wymagania wobec izolacji
Podłoga na gruncie oddziela ogrzewane wnętrze od podłoża, dlatego potrzebuje skutecznej izolacji cieplnej oraz ochrony przed wilgocią. Są to dwa odrębne zadania. Styropian ogranicza straty ciepła, ale nie zastępuje hydroizolacji. Zawilgocenie warstw podłogowych może pogarszać ich właściwości i utrudniać wysychanie budynku po pracach mokrych.
Nad nieogrzewaną piwnicą lub garażem izolacja chroni pomieszczenie przed chłodem od strony stropu. Może znajdować się w warstwach podłogowych albo od spodu stropu, zależnie od projektu i dostępnego miejsca. Z kolei między kondygnacjami utrzymywanymi w zbliżonej temperaturze większego znaczenia nabierają dźwięki uderzeniowe. Kroki, przesuwanie krzeseł i upadające przedmioty wymagają innego podejścia niż sama ochrona cieplna.
Obciążenia również nie są jednakowe. W pokoju mieszkalnym działają inaczej niż w garażu, gdzie nacisk kół samochodu przekazywany jest przez jastrych na izolację. Ciężki regał gospodarczy na małych stopkach może obciążać podłogę bardziej miejscowo niż rozłożone na dużej powierzchni meble. Ścian murowanych i ciężkich urządzeń nie powinno się opierać na standardowej podłodze pływającej bez sprawdzenia jej nośności.
Podczas remontu ograniczeniem bywa poziom drzwi, schodów i wyjścia na taras. Po usunięciu starej posadzki często okazuje się, że dostępna wysokość musi pomieścić nie tylko ocieplenie, lecz także instalację, jastrych i nowe wykończenie. Każdy centymetr ma wtedy znaczenie.
Rodzaje materiałów do izolacji podłóg
Podłogowy EPS powinien mieć właściwości mechaniczne odpowiednie do obciążeń przenoszonych przez podkład podłogowy. Płyty fasadowe projektuje się do innego zastosowania, dlatego ich nazwa, wygląd czy podobna lambda nie potwierdzają przydatności pod jastrych. Decydują dokumentacja produktu i parametry wymagane dla danej podłogi.
Biały i grafitowy EPS różnią się przede wszystkim przewodnością cieplną. Wśród płyt białych spotyka się deklarowane wartości lambda od 0,036 do 0,042 W/(m K), a wśród grafitowych od 0,030 do 0,033 W/(m K). Zakres konkretnej oferty może być inny. Dodatek grafitu poprawia izolacyjność, lecz nie oznacza automatycznie większej wytrzymałości. Obie cechy trzeba porównywać oddzielnie.
XPS, czyli polistyren ekstrudowany, znajduje zastosowanie tam, gdzie potrzebne są niska nasiąkliwość i większa odporność na ściskanie. Dotyczy to części podłóg obciążonych intensywniej oraz układów narażonych na kontakt z wilgocią. Również tutaj liczą się właściwości konkretnej płyty. XPS nie usuwa potrzeby wykonania prawidłowej hydroizolacji.
Elastyczny styropian akustyczny pełni inną funkcję: ogranicza przenoszenie dźwięków uderzeniowych w podłodze pływającej. Ocenia się go między innymi przez sztywność dynamiczną i ściśliwość. Nie jest prostym zamiennikiem twardego EPS podłogowego, a jego dopuszczalne obciążenie oraz współpraca z jastrychem muszą odpowiadać projektowi.
Format płyt wpływa głównie na wykonanie. Proste krawędzie pozwalają uzyskać szczelny układ przy dokładnym docinaniu, frezowane ułatwiają zachowanie ciągłości połączeń, a płyty systemowe mogą dodatkowo służyć do mocowania rur. Sam frez nie poprawia lambdy materiału. Na nierównym podłożu nawet starannie połączone płyty nie uzyskają stabilnego podparcia.
Parametry techniczne i oznaczenia styropianu podłogowego
Deklarowany współczynnik przewodzenia ciepła, oznaczany jako lambda D, podaje się w W/(m K). Im niższa wartość, tym większy opór cieplny warstwy o tej samej grubości. Do porównania należy przyjmować wartość zadeklarowaną w dokumentacji, a nie wyłącznie liczbę wyróżnioną w nazwie handlowej.

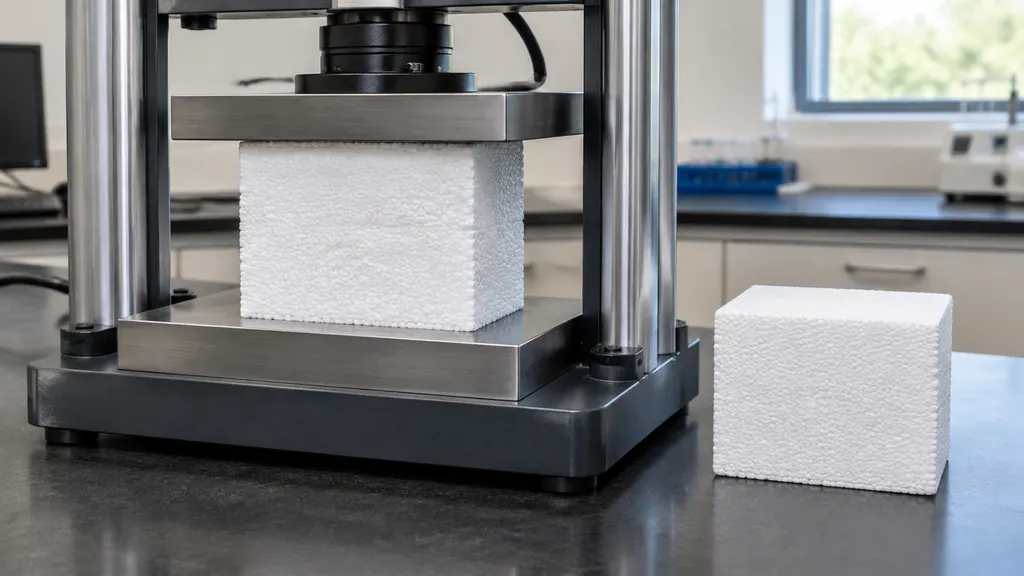

Oznaczenia EPS 80, EPS 100 i EPS 150 odnoszą się do poziomu naprężenia ściskającego przy 10% odkształceniu. Odpowiadają im deklaracje CS(10)80, CS(10)100 i CS(10)150, wyrażone w kPa. Dla płyty grubości 100 mm odkształcenie o 10% oznacza utratę 10 mm wysokości. Gotowa podłoga nie może pracować w taki sposób.
Parametr CS(10) nie jest więc dopuszczalnym obciążeniem użytkowym. Pod stałym naciskiem izolacja odkształca się także z upływem czasu, co opisuje pełzanie przy ściskaniu. Przy ocenie obciążeń długotrwałych potrzebne są odpowiednie deklaracje, oznaczane symbolem CC, albo dane projektowe producenta. Uwzględnienia wymagają ciężar jastrychu, posadzki, wyposażenia i obciążenia użytkowe. Ważne jest też to, jak podkład rozkłada nacisk na płyty.
Nasiąkliwość, stabilność wymiarowa i tolerancje grubości uzupełniają ocenę materiału. Różnice grubości utrudniają równe podparcie jastrychu, a zmiany wymiarów mogą powodować powstawanie szczelin. Gęstość pozostaje cechą pomocniczą. Nie zastępuje deklarowanej wytrzymałości ani przewodności cieplnej, dlatego ocenianie płyt jedynie po masie paczki jest niewystarczające.
Podstawą porównania są etykieta oraz deklaracja właściwości użytkowych. Dokumenty powinny identyfikować produkt i jego przeznaczenie, a także podawać istotne parametry. Wiele płyt EPS ma klasę reakcji na ogień E. Nie opisuje ona jednak odporności ogniowej całego stropu czy podłogi, którą ocenia się z uwzględnieniem wszystkich warstw i sposobu wykonania.
Grubość ocieplenia i bilans cieplny podłogi
Opór cieplny samej izolacji oblicza się ze wzoru R = d / lambda, gdzie d oznacza grubość w metrach. Wynik podaje się w m2 K/W. Większa grubość i niższa lambda zwiększają opór, ale nie są zamienne w dowolnym stopniu. Różnicę pokazuje porównanie płyt o lambdzie 0,038 oraz 0,031 W/(m K):
- Przy grubości 10 cm opór wynosi odpowiednio 2,63 i 3,23 m2 K/W.
- Przy grubości 15 cm wartości rosną do 3,95 i 4,84 m2 K/W.
- Przy grubości 20 cm uzyskuje się 5,26 i 6,45 m2 K/W.
Podane grubości służą porównaniu materiałów, a nie stanowią gotowych zaleceń dla każdego budynku. Wymagana izolacyjność dotyczy całej przegrody. Dla podłogi na gruncie obliczenia uwzględniają również jej powierzchnię i obwód, warunki gruntowe oraz sposób rozwiązania strefy przy ścianach zewnętrznych. Proste odwrócenie oporu styropianu nie daje pełnego współczynnika przenikania ciepła takiej podłogi.
Przy ograniczonej wysokości niższa lambda pozwala zmniejszyć grubość ocieplenia bez utraty jego oporu cieplnego. Warstwie 15 cm materiału o lambdzie 0,038 odpowiada pod tym względem 12,2 cm materiału o lambdzie 0,031. To oszczędność 2,8 cm, a nie połowy miejsca. Nie da się w ten sposób dowolnie odchudzić całej podłogi, szczególnie gdy minimalną grubość narzucają także jastrych i instalacje.
Izolacja cieplna w podłodze z ogrzewaniem
Ogrzewanie podłogowe wymaga ograniczenia odpływu ciepła w dół. Bez odpowiedniego oporu pod instalacją część energii trafia do gruntu lub chłodnej przestrzeni zamiast do ogrzewanego pomieszczenia. Nad ogrzewaną kondygnacją nie jest to taka sama strata dla całego budynku, ale może utrudniać niezależne sterowanie temperaturą na obu poziomach.
Wymagana izolacja zależy zatem od warunków pod podłogą oraz założeń instalacji. Inaczej ocenia się układ nad gruntem, inaczej nad nieogrzewanym garażem, a jeszcze inaczej między pokojami mieszkalnymi. Sama obecność rur nie przesądza też o potrzebie zastosowania jednej konkretnej klasy EPS. Obciążenia, grubość i rodzaj jastrychu oraz jego dopuszczalne odkształcenia trzeba rozpatrywać łącznie.
Płyty z wypustkami lub warstwą umożliwiającą mocowanie rur ułatwiają montaż, lecz ich funkcja technologiczna nie przesądza o wystarczającej izolacyjności. Część stanowi tylko element mocujący układany na osobnym ociepleniu. W innych produktach warstwa termoizolacyjna jest integralna, ale jej opór należy odczytać z dokumentacji. Wysokość wypustek nie jest równoznaczna z grubością pełnej płyty izolacyjnej.
Folia rozdzielająca zabezpiecza połączenia płyt przed wnikaniem zaczynu i oddziela warstwy podczas wykonywania jastrychu. Nadruk siatki ułatwia rozmieszczenie rur. Cienka folia z warstwą metalizowaną nie zastępuje jednak styropianu; w układzie bez szczeliny powietrznej nie zapewnia istotnego dodatkowego oporu cieplnego. Jej rola jest przede wszystkim montażowa.

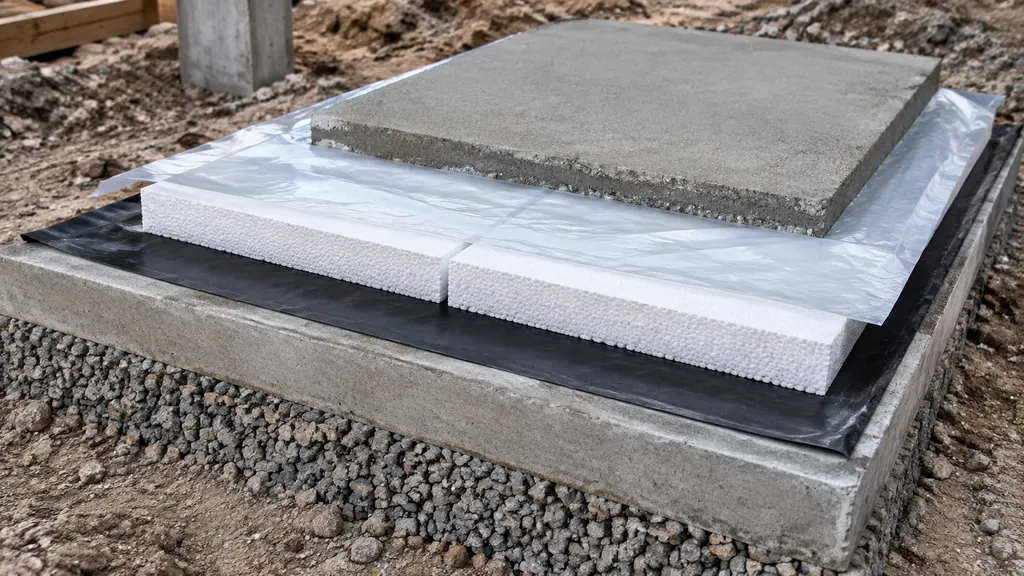

Układ warstw podłogi i jakość wykonania izolacji
Równe, nośne podłoże zapewnia płytom stabilne podparcie. Resztki zaprawy, wybrzuszenia i luźny gruz tworzą miejsca, w których izolacja opiera się punktowo albo ugina nad pustką. Na budowie płyta potrafi wyglądać na dobrze ułożoną, a mimo to kołysać się pod stopą. Przykrycie jej kolejną warstwą nie usuwa przyczyny.
Położenie hydroizolacji, termoizolacji, warstwy rozdzielającej i jastrychu wynika z projektu przegrody. W podłodze na gruncie szczególnie ważna jest ciągłość ochrony przeciwwilgociowej przy ścianach i przejściach instalacyjnych. Folia rozłożona bezpośrednio pod jastrychem nie staje się automatycznie hydroizolacją całej podłogi.
Jedna warstwa płyt może być poprawnym rozwiązaniem, jeżeli odpowiada dokumentacji i jest szczelnie ułożona. Przy dwóch warstwach przesunięcie spoin ogranicza powstawanie ciągłych szczelin. Drobne dopasowania przy ścianach wymagają takiej samej staranności jak środek pomieszczenia. Luźno wrzucone ścinki nie zapewniają równomiernego podparcia.
Rury prowadzone w ociepleniu powinny mieć zaplanowaną przestrzeń, bez tworzenia rozległych pustek pod górną warstwą płyt. Szczególnej uwagi wymagają miejsca krzyżowania przewodów i ich skupiska przy rozdzielaczach. W tych strefach łatwo utracić ciągłość podparcia jastrychu, nawet gdy pozostała część podłogi jest wykonana starannie.
Taśma brzegowa oddziela podłogę pływającą od ścian i innych stałych elementów. Pozwala na jej odkształcenia oraz ogranicza przenoszenie drgań. Wystarczy sztywny mostek z zaprawy przy progu lub rurze, by pogorszyć efekt izolacji akustycznej. Osiadanie ocieplenia i brak podparcia mogą z kolei prowadzić do pękania jastrychu oraz okładzin. Wyższa klasa płyt nie naprawi błędnego układu warstw.
Koszt materiału i opłacalność ocieplenia podłogi
Cenę styropianu najłatwiej przeliczyć z metra sześciennego na metr kwadratowy dla konkretnej grubości. Przy cenie przyjętej do obliczeń 250 zł/m3 warstwa 15 cm kosztuje 37,50 zł/m2, a warstwa 20 cm kosztuje 50 zł/m2. To koszt samych płyt, bez transportu, docinania i wykonania pozostałych warstw.
Niższa lambda, wyższa wytrzymałość, frezowane krawędzie czy elementy systemowe wpływają na cenę, ale porównywanie samych paczek bywa mylące. Opakowania mogą zawierać różną powierzchnię i objętość materiału. Między białym a grafitowym EPS sensowne jest zestawienie kosztu warstw o zbliżonym oporze cieplnym, przy zachowaniu wymaganych właściwości mechanicznych.
Zapotrzebowanie wynika z powierzchni i grubości: 100 m2 podłogi ocieplonej warstwą 15 cm wymaga 15 m3 płyt przed doliczeniem strat. Zapas powinien uwzględniać liczbę wnęk, skosów, przejść instalacyjnych oraz możliwość wykorzystania odciętych fragmentów. W prostokątnych pokojach pozostaje mniej odpadów niż w małych pomieszczeniach z licznymi załamaniami ścian.
Cały rachunek obejmuje także przygotowanie podłoża, hydroizolację, taśmy brzegowe, warstwy rozdzielające, transport i robociznę. Dopłata do lepszych parametrów ma uzasadnienie wtedy, gdy odpowiada rzeczywistym potrzebom podłogi. Oszczędność na wymaganej wytrzymałości lub stabilnym podparciu jest znacznie trudniejsza do obrony: wymiana izolacji po wykonaniu jastrychu oznacza rozebranie także warstw, które ją przykrywają.
