Podstawy bezpieczeństwa przy pracy z instalacją 230 V

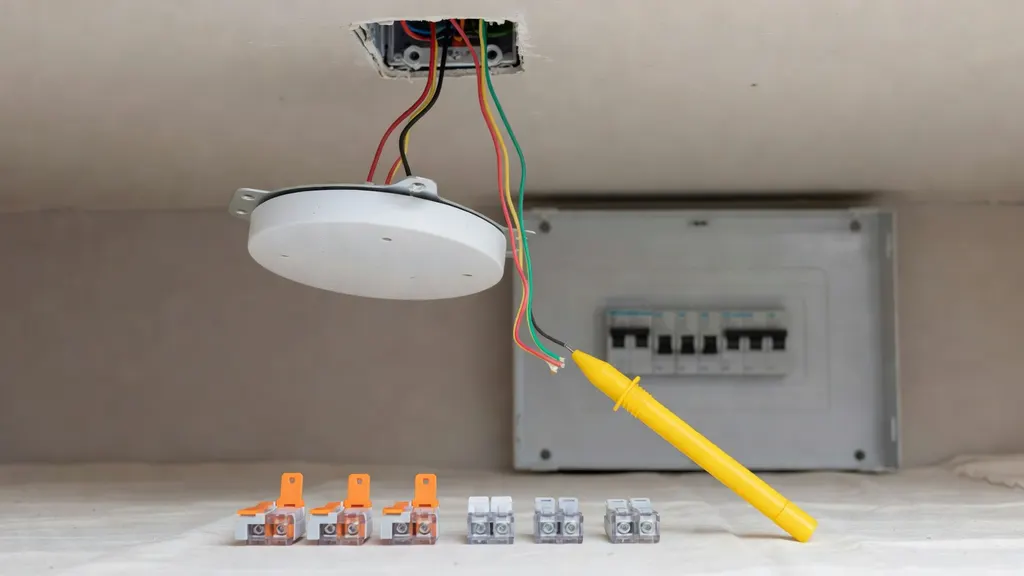

Prace przy oświetleniu zaczynają się w rozdzielnicy, nie przy suficie. Zasilanie trzeba wyłączyć na właściwym obwodzie, a potem sprawdzić brak napięcia próbnikiem lub miernikiem na przewodach w puszce sufitowej. Samo „zgasło” na włączniku nie jest potwierdzeniem, bo w puszce nadal może być faza.
Najczęstsze ryzyka są dość przyziemne: porażenie przy dotknięciu żyły pod napięciem, zwarcie przy zetknięciu przewodów w ciasnej maskownicy, przegrzewanie połączeń przez luźny zacisk, przecięta izolacja od ostrej krawędzi oprawy. W praktyce najwięcej kłopotów robi drobiazg: źle dociśnięta linka w złączce albo zbyt mocno „nadgryziona” izolacja ściągaczem.
Bezpieczna praca wymaga kilku warunków, które trudno ominąć: suche ręce, stabilna drabina ustawiona na twardym podłożu, porządne światło robocze i spokojne tempo. Pośpiech kończy się tym, że złączki lądują na siłę pod maskownicą, a przewody są naciągnięte do granic. To później wychodzi.
Są też momenty, gdy lepiej przerwać. Niejasne kolory żył, brak przewodu ochronnego w miejscu, gdzie oprawa go wymaga, ślady przegrzania na izolacji, kruszące się końcówki, aluminiowa instalacja bez przygotowania do łączenia z miedzią, luźny hak w suficie. Takie rzeczy nie „naprawiają się” dokręceniem śrubki.
Przewody w suficie i w lampie: kolory, funkcje i oznaczenia zacisków
W oświetleniu spotyka się trzy podstawowe funkcje żył: fazową L, neutralną N oraz ochronną PE. L zasila oprawę przez włącznik, N wraca do rozdzielnicy, a PE łączy metalowe elementy lampy z uziemieniem, żeby w razie uszkodzenia izolacji zadziałały zabezpieczenia. Jeśli oprawa ma metalowy korpus i zacisk ochronny, PE przestaje być dodatkiem, staje się wymogiem.
Kolory pomagają, ale tylko wtedy, gdy instalacja była prowadzona konsekwentnie. W nowszych przewodach neutralny bywa niebieski, ochronny żółto-zielony, a faza brązowa lub czarna. W starszych mieszkaniach potrafią trafić się dwie żyły w tym samym kolorze, a niebieski bywa użyty jako „powrót” z włącznika. Na suficie wygląda to niewinnie, potem wychodzi przy próbie uruchomienia.
Na oprawach i listwach zaciskowych najczęściej są czytelne oznaczenia: L, N oraz symbol uziemienia przy zacisku PE. W wielu lampach przewód ochronny kończy się na osobnej śrubie lub kostce wewnątrz podsufitki. Dobrze to obejrzeć przed montażem, bo w niektórych oprawach zaciski są schowane głęboko i łatwo pomylić komory.
Żyrandole i lampy wielopunktowe wprowadzają dodatkowy porządek: mają rozdzielone sekcje świecenia. W środku znajdują się grupy przewodów fazowych prowadzących do części oprawek, wspólny neutralny oraz ochronny do konstrukcji. Często widać to po fabrycznych złączkach: kilka żył w jednym torze N i osobne tory dla L1 i L2.
Gdy kolory nie są jednoznaczne, rozstrzyga logika obwodu i pomiar. Przewód „powrotny” z włącznika ma napięcie dopiero po włączeniu klawisza, neutralny nie powinien być przerywany włącznikiem. Miernik pokazuje to szybko, próbnikiem też da się dojść do ładu, ale tylko przy zachowaniu pełnego bezpieczeństwa pracy.
Złączki, narzędzia i materiały montażowe w połączeniach oświetleniowych

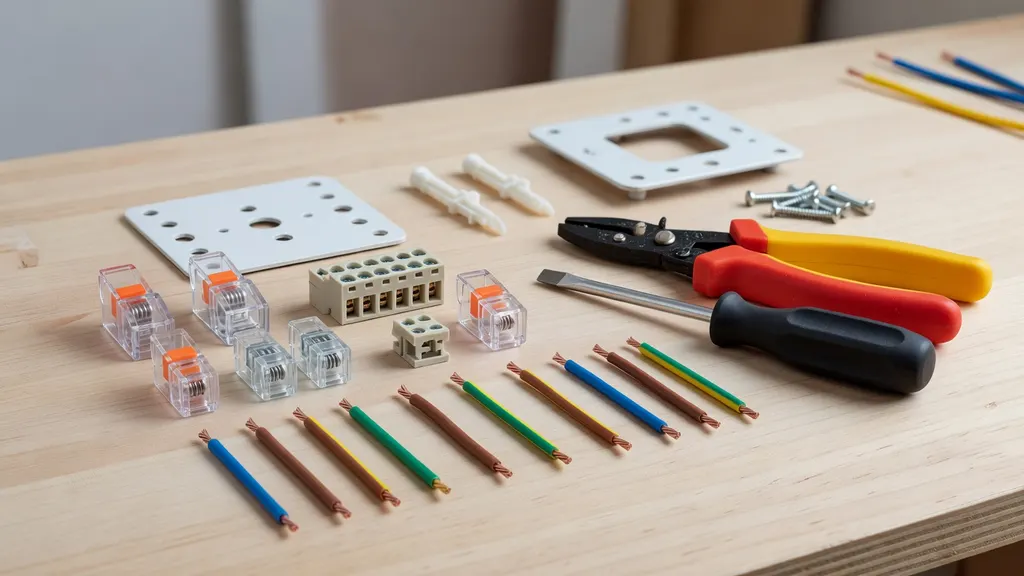

Do typowego montażu przydają się wkrętaki z izolacją, ściągacz izolacji, próbnik albo miernik, a czasem wiertarka i poziomica, jeśli oprawa wymaga precyzyjnego ustawienia na uchwycie. Warto mieć też małe cążki i latarkę czołową, bo w podsufitce bywa ciasno i ciemno. Najwięcej czasu schodzi na ułożenie przewodów tak, żeby niczego nie dociskać na siłę.
Połączenia robi się na listwach śrubowych albo złączkach sprężynowych. Listwa śrubowa jest czytelna i trzyma dobrze, ale łatwo ją przeciągnąć, a linka bez tulejki potrafi się rozpełznąć i stracić styk. Złączki sprężynowe są wygodne przy ograniczonej przestrzeni i dobrze współpracują z drutem; przy lince liczy się typ złączki i przygotowanie końcówki. Dobór musi pasować do przekroju przewodu, bo zbyt duża złączka nie złapie, a zbyt mała uszkodzi żyłę.
Mechaniczne mocowanie zależy od tego, co jest w suficie: hak, płytka montażowa, uchwyt. Do betonu sprawdzają się kołki rozporowe dobrane do wkrętu, do cegły ważne jest trafienie w pełny materiał, a nie w pustkę. Drobna sprawa, a realna: w wielu domach stary hak jest wkręcony w drewno w stropie i po latach potrafi się ruszać, choć wizualnie wygląda solidnie.
W środku oprawy pomagają elementy porządkujące: osłonki, dławiki i odciążenie przewodu. Odciążenie jest po to, żeby ciężar lampy lub szarpnięcie przewodem nie przenosiło się na zaciski. Bez tego połączenia pracują mechanicznie, a luźny styk w 230 V szybko daje o sobie znać.
Typowe błędy materiałowe wracają jak bumerang: niedopasowana złączka, żyły odizolowane na 2 mm albo na 20 mm, linka wciśnięta bez tulejki, brak odciążenia przewodu w podsufitce. Potem pojawia się grzanie, migotanie albo wybijanie zabezpieczenia. I nerwy.
Konfiguracje połączeń zależne od liczby przewodów w suficie i w oprawie
Układ z 2 przewodami
Dwa przewody w suficie oznaczają najczęściej fazę i neutralny, bez przewodu ochronnego. Takie układy spotyka się w starszych instalacjach i w pomieszczeniach, gdzie kiedyś wisiała prosta oprawa z tworzywa. Podłączenie jest wtedy funkcjonalnie proste, ale ma swoje konsekwencje.
Brak PE ogranicza dobór lamp. Metalowe oprawy z zaciskiem uziemienia nie powinny pracować bez przewodu ochronnego, bo w razie przebicia izolacji na korpus zabezpieczenie może nie zadziałać. Jeśli w suficie są tylko dwie żyły, a lampa wymaga PE, temat przestaje być kosmetyką, robi się z tego kwestia bezpieczeństwa.
Układ z 3 przewodami
Trzy żyły to standard: L, N i PE. Podłącza się je do odpowiednich zacisków oprawy zgodnie z oznaczeniami, a przewód ochronny prowadzi do zacisku z symbolem uziemienia. W praktyce w mieszkaniach trafia się wariant, gdzie z sufitu wychodzi neutralny, ochronny i jedna żyła „robocza” będąca powrotem z włącznika, a faza stała zostaje w puszce łącznika. To działa, ale utrudnia identyfikację, gdy kolory nie pasują do funkcji.
Ważna jest też mechanika połączeń: żyły nie mogą być skręcone „na styk” i wciśnięte pod maskownicę bez złączki. W suficie często zostaje krótki zapas, więc dobrze, gdy złączki są kompaktowe i ułożone tak, żeby nie zginać przewodów przy samym wejściu w izolację.
Układ z 4 przewodami
Cztery przewody w suficie oznaczają najczęściej dwa obwody sterowane podwójnym włącznikiem, do tego neutralny i ochronny. Wtedy pojawiają się dwie żyły fazowe „powrotne” do lampy, które można rozdzielić na dwie sekcje świecenia. W żyrandolu ma to sens: jeden klawisz uruchamia część punktów, drugi resztę.
Gdy z sufitu wychodzą cztery żyły, a lampa ma trzy zaciski, traci się rozdział obwodów albo trzeba go ułożyć wewnątrz oprawy, łącząc sekcje na wspólną fazę. Technicznie da się to zrobić przez połączenie obu „powrotów” w jeden tor L, ale wtedy oba klawisze będą dawały to samo, a jeden z nich bywa martwy. Taka sytuacja zdarza się po wymianie żyrandola na prostą plafonierę i później ktoś zastanawia się, czemu podwójny włącznik nie ma sensu.
Odwrotny układ też jest częsty: trzy żyły z sufitu i pięć przewodów w żyrandolu. Wewnątrz lampy są wtedy dwie grupy fazowe dla dwóch sekcji, wspólny neutralny i ochronny. Jeśli sterowanie ma być jednoobwodowe, grupy fazowe oprawy łączy się razem, a neutralne prowadzi do wspólnego N. Przewody tej samej funkcji powinny lądować w jednej złączce: neutralne razem, ochronne razem, fazy rozdzielone według obwodów. Bałagan w podsufitce potrafi działać miesiąc, a potem zaczyna migotać…
Układy sterowania oświetleniem: jeden obwód, dwa obwody i wpływ włącznika
Sterowanie jednoobwodowe oznacza jedną żyłę „powrotną” z włącznika do lampy: jest faza włączana i neutralny. Dwuobwodowe sterowanie dokłada drugi „powrót”, więc lampa może świecić w dwóch grupach. W wielu domach włącznik podwójny jest zamontowany „na zapas”, a na suficie i tak czeka tylko jeden powrót, wtedy rozdział nie będzie możliwy bez przeróbek instalacji.
Włącznik pojedynczy przerywa jedną fazę, podwójny przerywa dwie niezależne fazy powrotne. Neutralny w prawidłowym układzie pozostaje wspólny i nie jest rozłączany klawiszem. To proste założenie pomaga w diagnostyce, gdy kolory przewodów są mylące.
Lampy 2-obwodowe i żyrandole wielopunktowe mają sens wtedy, gdy wewnątrz oprawy da się logicznie pogrupować źródła światła. Jedna sekcja może mieć trzy żarówki, druga dwie, czasem dochodzi osobne podświetlenie. Jeśli przewody zostaną przypisane przypadkowo, część punktów świeci tylko na jednym klawiszu albo nie reaguje wcale. Zdarza się też odwrotność: po włączeniu jednego klawisza świeci wszystko, a drugi nie robi nic, bo oba powroty zostały spięte.
Montaż mechaniczny na różnych sufitach i warianty bez wiercenia
Beton, cegła i płyta karton-gips zachowują się zupełnie inaczej, więc i mocowania muszą być dobrane do podłoża. W betonie ważne jest precyzyjne wiercenie i dopasowany kołek, w cegle liczy się jakość materiału i miejsce wiercenia, a w płytach GK kluczowe jest, czy obciążenie przenosi profil czy samą płytę. Zawieszenie ciężkiego żyrandola na przypadkowym kołku do pustych przestrzeni kończy się źle, czasem dopiero po kilku tygodniach.
Obciążenie powinno iść w element konstrukcyjny: hak w stropie, belkę, solidny uchwyt. Płytka montażowa rozkłada siły, ale tylko wtedy, gdy jest prawidłowo przykręcona. Przy większych oprawach często widać, że problemem nie jest elektryka, tylko mechanika: lampa się buja, maskownica nie przylega, wkręty pracują w otworach.
W sufitach GK stosuje się kołki do pustych przestrzeni albo mocowanie do profili, jeśli uda się je zlokalizować. Nośność zależy od typu kołka i stanu płyty, ale praktycznie ciężkie oprawy lepiej opierać o konstrukcję, nie o samą płytę. W mieszkaniach po remontach bywa, że punkt oświetleniowy wypada między profilami i wtedy sensowniejsze jest przesunięcie mocowania na listwie niż dokładanie kolejnych kołków obok siebie.
Rozwiązania bez wiercenia mają sens tylko przy małych, lekkich oprawach i gładkim, stabilnym podłożu. Kleje montażowe i taśmy potrafią trzymać, ale nie lubią kurzu, farby kredowej i nagłych zmian temperatury. Przy suficie to szczególnie ważne, bo upadek lampy to nie tylko szkło na podłodze.
Pod maskownicą przewody muszą mieć zapas na ułożenie złączek i brak naprężeń. Złączki nie powinny klinować się o krawędzie metalu, a izolacja nie może być ściśnięta śrubą mocującą. Drobny porządek w podsufitce oszczędza późniejszego rozbierania.
Najczęstsze problemy po podłączeniu oraz diagnostyka i kryteria wezwania elektryka
Brak świecenia po montażu często wynika z pomylenia fazy stałej z powrotem z włącznika, poluzowanego zacisku albo uszkodzonego źródła światła. W układach dwuobwodowych dochodzi błąd przypisania przewodów do sekcji, przez co jeden klawisz nie daje żadnej reakcji. Czasem winna jest sama oprawa: włącznik ścienny działa, a w lampie jest źle osadzony przewód w fabrycznym zacisku.
Wybijanie zabezpieczeń to sygnał, którego nie warto „testować” wielokrotnym włączaniem. Przyczyną bywa zwarcie w złączce, naderwana izolacja przy wejściu do oprawy albo błędne połączenie neutralnego z ochronnym w lampie. Także zgnieciony przewód pod blaszką maskownicy potrafi zrobić zwarcie dopiero po dokręceniu śrub. Zdarza się to częściej, niż wynikałoby z teorii.
Migotanie i grzanie połączeń wskazuje na słaby styk lub niedopasowaną złączkę. Linka wsunięta bez tulejki potrafi po czasie „usiąść” i traci docisk, a śruba na listwie śrubowej może nie trzymać wszystkich drucików. Jeśli po kilkunastu minutach świecenia podsufitka jest wyraźnie ciepła w miejscu złączek, połączenia wymagają poprawy.
W oprawach LED, szczególnie zintegrowanych, dochodzi zasilacz lub driver schowany w obudowie. Taki element nie lubi przegrzewania i ciasnego upychania przewodów, bo ciepło nie ma gdzie uciec. Objawy awarii to brak reakcji mimo poprawnego napięcia na wejściu, krótkie błyski przy włączaniu albo cykliczne migotanie. W lampach z wymienną żarówką łatwiej odsiać problem, tu diagnoza bywa bardziej „elektryczna” niż oświetleniowa.
Elektryk jest potrzebny, gdy nie da się jednoznacznie zidentyfikować przewodów, gdy przewód ochronny nie ma ciągłości, gdy instalacja jest aluminiowa i trzeba wykonać poprawne przejście na miedź, gdy w puszce widać nadpalenia, a także gdy mocowanie konstrukcyjne jest niepewne. Przy suficie nie chodzi tylko o to, czy świeci. Liczy się też, czy jest bezpiecznie i stabilnie
